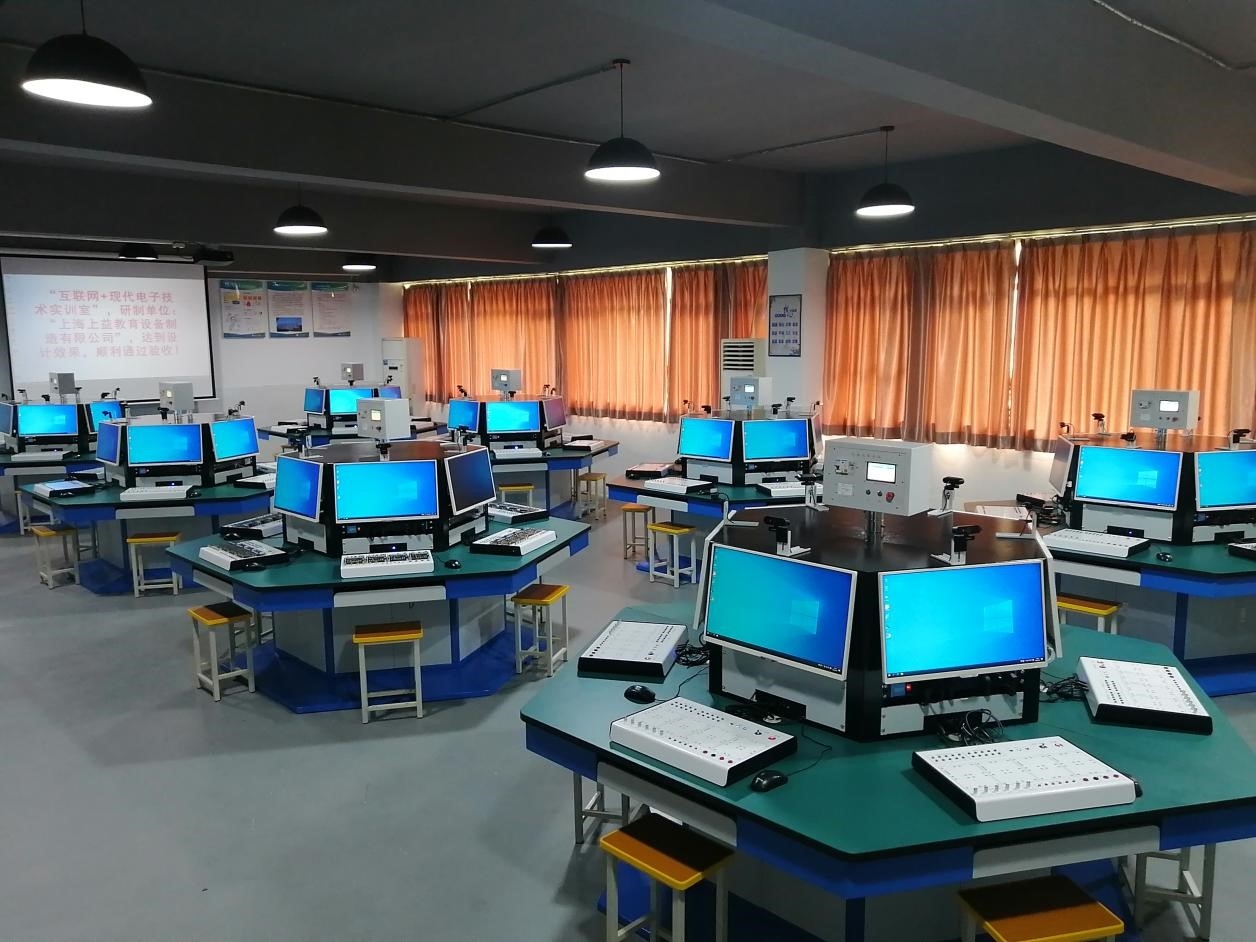

互聯網智能電工電子技術實訓室建設方案
一、概述
互聯網智能電工電子技術實訓室功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗?zāi)K帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量?jī)x器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。
互聯網智能電工電子技術實訓室能完成實訓項目：電工技術、模擬電路、數字電路、單片機編程基礎、C51及ARM嵌入式編程基礎
二、實訓室配置清單
| 序號 | 名稱 | 型號/規格 | 單位 | 數量 | 單價（萬） | 總價（萬） | 備注 |
|---|---|---|---|---|---|---|---|
| 1 | 一體化主控臺 | DBT-01A | 套 | 1 | 10 | 10 | |
| 2 | 互聯網+電工電子技術實訓平臺 | DB-IE01 | 套 | 8 | 22 | 176 | 48工位 |
| 合計:186萬含稅含運費安裝調試 | |||||||
附:參數

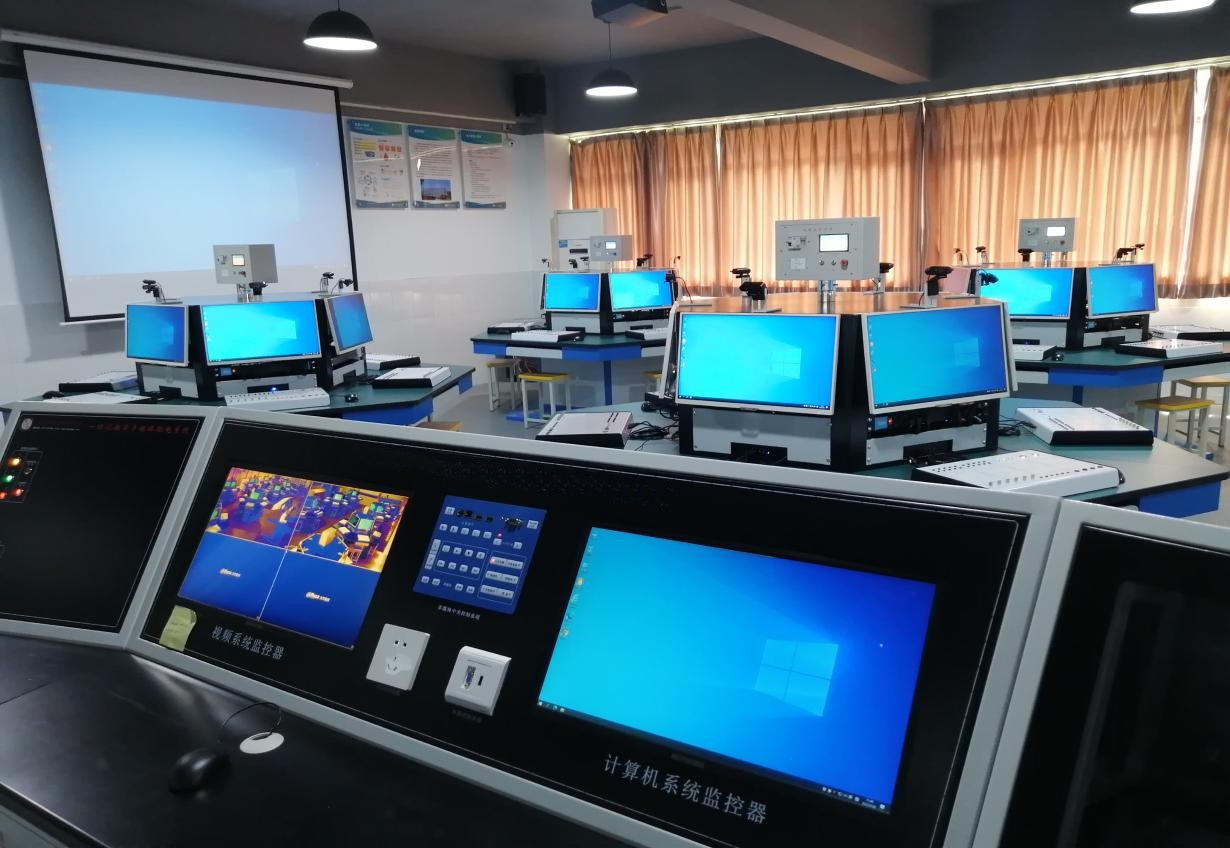

1、DBT-01A一體化主控臺
該設備由電源控制形體、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統構成。模擬現代制造企業管理，使管理者（老師）通過集中管理設備，管理工作室內設備的電源、工作狀態，以及通過網絡數據匯總監控工業網絡數據。除此之外，在教學過程中完整地配備了多媒體教學有關設備，通過投影系統可以展示任務課程教學中的難點。配套的視頻系統可以讓管理者集中監視工作室每個角落的工作情況，并且可以通過視頻展示每一個學員的工作成果，方便教學成果展示和學員評價。

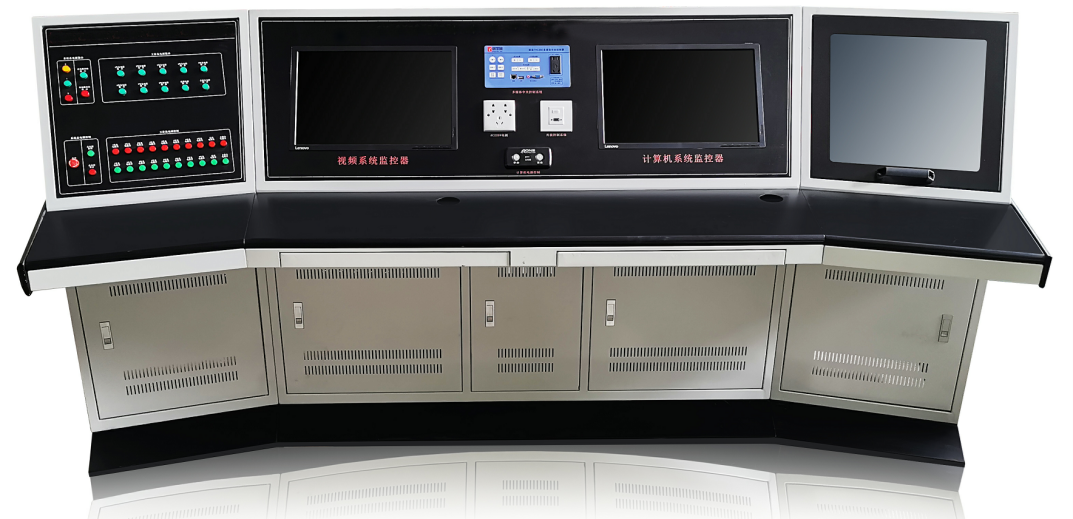

一、設備圖片：
（圖片僅供參考、以實際配置為準）
二、產品概述：
主控臺主要有智能電源管理系統，分別獨立控制10組工作島電源與主控臺設備的電源，具有過流保護、失壓保護等功能，主控臺面板采用彩色噴繪工藝，指示燈內嵌式，工作室窗簾采用分路控制、伺服電機驅動、帶遙控與銀幕控制系統、視頻網絡系統，投影屏幕具備升降控制功能 、視頻展示臺、計算機軟件系統、多媒體控制系統、具有常用的USB2.0（2個）、VGA（四進一出）多功能接口等控制系統組成；作用是對工作室內設備供電、窗簾、銀幕進行控制，錄像監控裝置對工作室內設備工作情況進行監控。
三、技術參數：
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護，過流保護等保護
3、視頻監視：四路視頻
4、電源控制：9組電源控制 380V供電
5、額定功率：10KW(可根據客戶需求定制)
6、環境溫度：－10℃ ～40 ℃
7、相對濕度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
四、產品結構：
1、桌身：采用1.5mm優質鋼板，折彎焊接而成，并通過靜電噴涂環氧樹脂，美觀耐用。
2、桌面：采用優質鋼板，表面通過耐磨噴涂處理，邊緣采用弧形折彎，使外觀更具弧線并且方便操作并并帶有電腦鍵盤抽屜。
3、實訓屏：采用優質鋼板斜面設計精加工，顏色協調、設計合理。分組電源、主控器材、控制電源等布局科學及操作方便。
4、鉸鏈：不銹鋼鉸鏈，自動型大伸展角度，開合達十萬次以上。
5、滑軌： 1.2mm厚優質冷軋鋼板壓制成型的靜音三節滾珠滑軌，開合達十萬次以上，表面經噴塑處理，承重力﹥100kg。
6、把手：采用鋁合金橋型拉手，表面經純環氧樹脂塑粉高溫固化處理。
可放置各種多媒體設備：視頻展臺、功放、DVD、計算機、中央控投制器、 無線話筒等，并設置有各種穿線孔位，使用方便。
五、DBT-01一體化主控臺產品配件包配置清單
| 示教電源控制系統 | |||||
| 序號 | 名稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | 控制臺 | 臺 | 1 | ||
| 2 | 漏電開關 | 只 | 1 | ||
| 3 | 電源指示燈 | 16mm 金屬頭 220V 黃 | 只 | 1 | |
| 4 | 電源指示燈 | 16mm 金屬頭 220V 綠 | 只 | 12 | |
| 5 | 電源指示燈 | 16mm 金屬頭 220V 紅 | 只 | 2 | |
| 6 | 智能電源管理系統 | 套 | 1 | 詳見附件1 | |
| 7 | 單相電源插座 | 86型 | 只 | 1 | |
| 8 | 急停開關 | φ16mm 紅 | 只 | 1 | 帶自鎖 |
| 9 | 通訊插座 | RS232 USB 86型 | 只 | 1 | |
| 10 | 空開 | NXB-32 C32 3P | 只 | 9 | |
| 11 | 空開 | NXB-32 C10 2P | 只 | 1 | |
| 12 | 交流接觸器 | CJX2-4011 AC220V | 只 | 1 | |
| 13 | 交流接觸器 | CJX2-0910 AC220V | 只 | 10 | |
| 14 | 顯示器 | 19.5吋 | 臺 | 2 | |
| 15 | 拖線板 | 3米 | 只 | 2 | |
| 16 | 接線端子 | TB2512 | 只 | 6 | |
| 17 | 電腦孔穿線盒蓋 | 只 | 1 | ||
| 18 | 雙面橡膠長腰形護線圈 | 38*85 | 個 | 5 | |
| 19 | 教師椅 | 五輪轉椅 | 把 | 1 | |
| 示教多媒體控制系統 | |||||
| 序號 | 名稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | 投影機 | 愛普生CB-X05 | 臺 | 1 | |
| 2 | 通用投影機吊架 | 500-1000mm可調 白色 | 套 | 1 | |
| 3 | 電動投影幕布 | 120寸 | 塊 | 1 | |
| 4 | 展臺 | 東裕 DYU-8313 | 臺 | 1 | |
| 5 | 無線話筒 | Hi-vobo HR666 | 對 | 1 | |
| 6 | 有線鵝頸話筒 | Hi-vobo H5 | 個 | 1 | |
| 7 | 功率放大器 | Hi-vobo H150=200W+200W | 臺 | 1 | |
| 8 | 音箱 | Hi-vobo D100C 10寸 | 對 | 1 | 含吊架 |
| 9 | 前級效果器 | Hi-vobo HD830 | 臺 | 1 | |
| 10 | 專業音箱線(發燒線) | 米 | 40 | ||
| 11 | 多媒體控制器 | DYU-8160 | 只 | 1 | |
| 12 | 硬盤錄像機 | DS-7108N | 臺 | 1 | |
| 13 | 半球攝像頭 | 3327WD-L 4MM | 臺 | 4 | |
| 14 | 交換機 | 48口 | 臺 | 2 | |
| 示教多媒體控制系統 | |||||
| 序號 | 名稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | 智能電源管理軟件 | 套 | 1 | 詳見附件 | |
| 2 | 無紙化實訓報告管理軟件 | 套 | 1 | ||
| 3 | 配套資源庫 | 網絡版60節點 | 套 | 1 | |
六、附件：
（一）智能電源管理系統功能要求
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
（二）配套資源庫：
★1.電子技能虛擬實訓室軟件（網絡版）
一、軟件概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、軟件內容
★1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示。考考你實訓項目，要求趣味性答題，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
★2.電工電子技術基礎仿真教學軟件（網絡版、具有軟件著作權）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包含基爾霍夫定律、負載星型接法、負載三角型接法、信號發生器的使用、示波器的使用、基本放大電路、穩壓電源、三人表決器、四人搶答器、循環彩燈控制器、數字鐘電路等共 11 個仿真實訓項目。在教學設計上，每個實訓項目精心設計了例如目的、器件、電路、原理、仿真、排故等多種訓練模塊，在媒體設計上，以三維可視化編程技術為主，以更好地實現情境性、交互性與過程性。以便操作者循序漸進地得到訓練。
本軟件做到了認識與實踐相結合，實驗與實訓相結合，操作與指導相結合，實踐與考核相結合的方針，采用三維動畫與二維交互動畫編程相結合技術，具有很強的職業性、情景性、過程性、交互性、智能性。
二、實訓項目
| 序號 | 項目名稱 | 實訓模塊 |
| 1 | 基爾霍夫定律 | 目的、原理、實驗、考考你 |
| 2 | 負載星型接法 | 目的、原理、實驗、考考你 |
| 3 | 負載三角型接法 | 目的、原理、實驗、考考你 |
| 4 | 信號發生器的使用 | 簡介、面板、使用、操作、考考你 |
| 5 | 示波器的使用 | 簡介、面板、使用、操作、考考你 |
| 6 | 基本放大電路 | 電路、布局、接線、測試、排故 |
| 7 | 穩壓電源 | 目的、電路、仿真 |
| 8 | 三人表決器 | 目的、器件、電路、原理、仿真、排故 |
| 9 | 死人搶答器 | 目的、器件、電路、原理、仿真、排故 |
| 10 | 循環彩燈控制 | 目的、器件、電路、原理、仿真、排故 |
| 11 | 數字鐘電路 | 原理、電路、布局、測試、排故 |
實訓描述，以基爾霍夫定律為例：
基爾霍夫定律項目包含四個實訓模塊分別為目的、原理、考考你。目的中講述了該項目實驗時所要達到的目標，掌握穩壓電源、直流電壓表、直流電流表的使用，學會用實驗的方法驗證基爾霍夫定律的正確性；原理中以動畫展示配合語音的形式對“節點電流定律”“回流電壓定律”項目進行了介紹，動態形式便于學生記憶；實驗任務中按照畫面提示的操作步驟進行實訓操作左下角設有實驗的原理圖，軟件操作場景以三維動畫為主，視頻、圖片、語音以為文字為輔助，場景真實互動性強能夠讓學生更加直觀的了解實際的操作過程。操作步驟提示明確即使是初學者也可很快上手操作；考考你用游戲動畫的形式對操作者進行一些有關項目知識點的考核，增加軟件的趣味性和互動性，學生更容易接受和理解。
★3.電子產品工藝實踐教學系統（網絡版）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，用于各類院校電子技術實踐教學演示使用。
體現了當前使用的最新的生產技術，完全與我國當前電子制造業接軌。全部?jī)?nèi)容均在生產或?qū)嵱?xùn)現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。對于不容易觀察到的內容，則采用了多媒體動畫技術，可以達到意想不到的效果。該系統解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制，可在大廳或?qū)嶒?yàn)實訓室使用。
二、產品內容
一、電子產品生產過程：準備元器件、安裝元器件、焊接、補焊與調試、整機裝配與測試、包裝與入庫六個主要生產過程。
二、焊接與拆裝技術：手工焊接工具（內熱式烙鐵、長壽烙鐵、恒溫電烙鐵、焊錫絲）、人工焊接技術（手工錫焊五步操作法）焊接質量（合格的焊點、有缺陷的焊點——虛焊、偏焊、橋接、堆焊、缺焊、針孔、拉尖、拖尾、冷焊、脫焊）、拆焊技術（吸錫線、手動吸錫槍、熱風工作臺）、浸焊與波峰焊（浸焊、波峰焊）。
三、SMT（表面安裝）技術：貼片元器件、貼片集成電路、SMT電路板等。
四、SMT安裝焊接工藝：印焊膏、貼片、再流焊、清洗、測試與返修等。
五、SMT產品生產過程再現。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
★4、電子儀表儀器仿真教學軟件（網絡版）
一、產品概述
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量?jī)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
二、實訓項目
|
電子儀表儀器仿真教學軟件 |
項目名稱 | 實訓任務 | 內容 |
|
項目一 測量基礎知識 |
任務一測量概述及數據處理 | 測量過概述 | |
| 測量數據及處理 | |||
| 測量誤差的來源和分類 | |||
| 測量值的表示 | |||
| 任務二電子測量 | 電子測量 | ||
| 電子測量的特點和應用 | |||
| 測量的誤差 | |||
| 電子測量實驗室的常識 | |||
| 任務三電子測量?jī)x器 | 電子測量?jī)x器的分類 | ||
| 電子測量?jī)x器的選擇 | |||
| 電子測量?jī)x器的主要性能指標 | |||
| 儀表準確度等級 | |||
|
項目二 萬用表 |
任務一指針式萬用表 | 萬用表的簡介 | |
| 指針式萬用表結構 | |||
| 測直流電壓 | |||
| 測交流電壓 | |||
| 直流電流測量 | |||
| 電阻測量 | |||
| 指針式萬用表測量普通二極管 | |||
| 指針式萬用表檢測發光二極管 | |||
| 指針式萬用表三極管管型判別 | |||
| NPN型三極管管腳判別 | |||
| PNP型三極管管腳判別 | |||
| 指針式萬用表電解電容質量判斷 | |||
| 指針式萬用表測量放大倍數 | |||
| 指針式萬用表使用注意事項 | |||
| 任務二數字萬用表 | 數字萬用表簡介 | ||
| 數字萬用表面板 | |||
| 萬用表測直流電壓 | |||
| 萬用表測交流電壓 | |||
| 萬用表測直流電流 | |||
| 數字萬用表測電壓電流的注意事項 | |||
| 萬用表測電阻 | |||
| 萬用表測量電路通斷 | |||
| 萬用表測量二極管 | |||
| 萬用表測量三極管放大系數β | |||
| 萬用表測電容 | |||
|
項目三 毫伏表 |
任務一AS2173D型毫伏表 | 常用電子電壓表的種類 | |
| 指針式電子電壓表交流電壓的測量原理 | |||
| 指針式電子電壓表的不同結構 | |||
| AS2173D指針式電壓表的面板 | |||
| AS2173D指針式電壓表的技術指標 | |||
| AS2173D指針式電壓表測量步驟 | |||
| AS2173D指針式電壓表使用的注意事項 | |||
| 任務二DF1930A數字毫伏表 | 數字電壓表的結構 | ||
| 數字式電壓表的原理 | |||
| DF1930A數字毫伏表面板功能 | |||
| DF1930A數字毫伏表測量步驟 | |||
| DF1930A數字毫伏表使用注意事項 | |||
| 項目四兆歐表 | 任務一兆歐表 | 兆歐表的簡介 | |
| 兆歐表的面板 | |||
| ZC25型兆歐表的測量原理 | |||
| 兆歐表的測量步驟 | |||
| 兆歐表的使用注意事項 | |||
| ZC25型兆歐表測量電動機繞組線圈與外殼之間的絕緣電阻 | |||
|
項目五頻率計 |
任務一HC-F1000L頻率計 | 頻率計簡介 | |
| 頻率計的面板 | |||
| 頻率計頻率測量原理 | |||
| 頻率計周期測量原理 | |||
| 頻率計使用 | |||
| 頻率計的主要技術指標 | |||
| 頻率計的使用注意事項 | |||
| 項目六信號發生器 | 任務一SG1646A多功能函數信號發生器 | 信號發生器簡介 | |
| SG1646A多功能函數信號發生器面板介紹 | |||
| SG1646A多功能函數信號發生器的主要技術特征 | |||
| SG1646A多功能函數信號發生器的使用 | |||
| SG1646A多功能函數信號發生器的使用注意事項 | |||
| 函數信號發生器工作原理 | |||
| 任務二GRG-450B高頻信號發生器 | GRG-450B高頻信號發生器的面板介紹 | ||
| GRG-450B高頻信號發生器的技術指標 | |||
| GRG-450B高頻信號發生器的工作原理 | |||
| GRG-450B高頻等幅信號輸出 | |||
| GRG-450B高頻信號發生器使用注意事項 | |||
| GRG-450B使用內部調制信號的高頻調幅信號輸出 | |||
| GRG-450B使用外部調制信號的高頻調幅信號輸出 | |||
| 任務三低頻信號發生器 | 低頻信號發生器簡介 | ||
| XD1低頻信號發生器面板 | |||
| XD1低頻信號發生器操作步驟 | |||
| XD1低頻信號發生器使用實例 | |||
| 項目七示波器 | 任務一模擬示波器 | 示波器的買那般介紹 | |
| 示波器探頭 | |||
| 示波測試的基本原理 | |||
| 通用示波器的垂直通道（Y通道） | |||
| 普通示波器的水平通道（X通道） | |||
| 示波器操作步驟 | |||
| 用示波器觀察波形 | |||
| 示波器校準 | |||
| 用示波器測量信號電壓幅度和頻率 | |||
| 用示波器測量信號相位差 | |||
| 任務二數字示波器 | 數字示波器采樣及AD轉換原理 | ||
| 數字示波器面板 | |||
| 數字示波器簡介 | |||
| 數字示波器結構 | |||
| 數字示波器主要技術指標 | |||
| 數字示波器使用前的準備 | |||
| 數字示波器自動測量波形 | |||
| 數字示波器光標測量 | |||
| 數字示波器波形存儲與調用 | |||
| 數字示波器探頭衰減 | |||
| 示波器使用注意事項 | |||
| 項目八掃頻儀 | 任務一掃頻儀 | 掃頻儀概述 | |
| 掃頻儀工作原理 | |||
| 掃頻儀面板介紹 | |||
| 掃頻儀的性能參數 | |||
| 掃頻儀的頻標 | |||
| 掃頻儀檢查 | |||
| 掃頻儀使用注意事項 | |||
| 測量放大電路的增益 | |||
| 測量幅頻特性曲線 | |||
| 測量扶貧特性曲線的帶寬 |

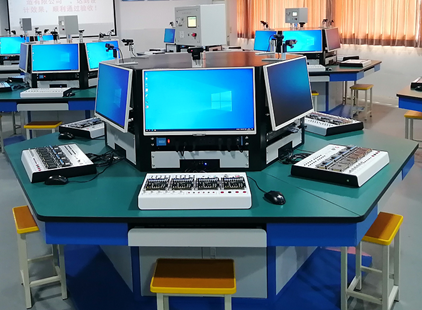

DB-IE01互聯網電工電子技術工作島
一、實訓平臺概述
“互聯網+電工電子技術工作島”是整合國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化、提高而研制的新一代實訓裝置。實訓內容根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，并按照職業教育的教學和實訓要求而設定，涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”等課程的實訓大綱要求，其適合普通高校、職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。

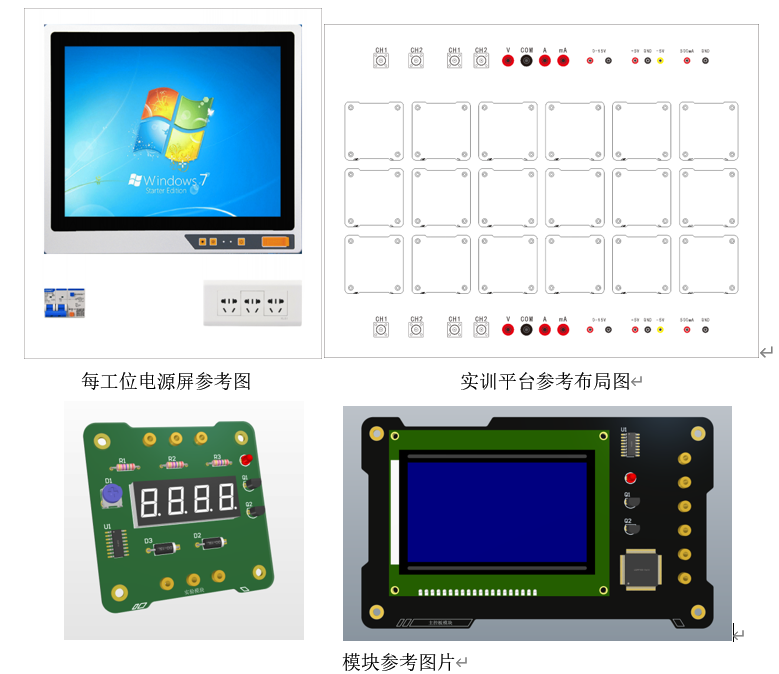

模塊采用磁吸式和插接式結構，內嵌十二合一虛擬儀器測試測量裝置和圖像采集設備，具有小體積，多功能，高性能的特點。實驗工程中能夠?qū)崟r(shí)掌握學生的實驗情況，方便課堂教學和學生實驗數據的存檔和分析。
功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗?zāi)K帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量?jī)x器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。
二、實訓平臺特點
（1）綜合性強：綜合了目前國內各類學校電工電子類基礎課程的實訓內容。
（2）實訓的深度和廣度可根據需要作靈活調整，裝置采用磁吸式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。
（3）測量?jī)x表精度高，采用可視化、數字化、智能化模式，符合現代測量發展方向。
（4）安全性能高：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
（5）裝置結構合理，性能優越，配套完整，外觀豪華大氣。
（6）遠程視頻監控：采用攝像頭實驗平臺進行實時監控，攝像頭通過WIFI接入互聯網，支持WEB監控端、移動端遠程視頻查看，實時監控學生實驗情況。也可以選擇一工位學生供全室瀏覽。
（7）學生端全程無紙化實驗，插入實驗?zāi)K，界面顯示在線進行實訓操作，單一學生實訓操作可以同步分享于其他工位同學。
（8）學生可以準備好實驗平臺進行遠程實驗。
三、核心功能
（一）虛擬儀器測試測量裝置
1、雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；
2、雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 5 Vpp，調節步進1mV；
3、頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；
4、對外供電，提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能；
5、波特圖分析儀，頻率范圍為1Hz至20MHz；
6、數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；
7、邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式；
8、靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；
9、脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列
10、靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；
（二）視頻監控
系統提供本地網關、遠程端的視頻監控功能。通過視頻傳輸，直觀地查看學生實驗情況。
（三）智能電工電子管理軟件
學生端：
1、電工電子實訓模塊在線狀態實時檢測顯示
2、學生可以選擇實驗報告模板進行實驗操作，并填寫相關的實驗操作過程及數據，一鍵生成實驗報告，實現無紙化教學，數據上傳至服務器，老師隨時隨地檢查報告。
3、實時調用虛擬儀器軟件
4、學生可以實現遠程實驗
老師端：
1、可以實時查看每個學生電腦界面及攝像頭顯示的操作過程
2、學生電腦端和攝像頭一鍵分享給其他學生
3、教學投屏功能
四. 課程資源
課程目標：1.掌握電工電子單片機技術相關知識
2.掌握電工電子單片機技術相關實驗和測量方法。
五、技術性能：
1、工作電源：?jiǎn)蜗嗳� ～220V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：2500mm×2500mm×1700mm
六、技術參數
| 序號 | 設備名稱 | 技術參數 |
| 1 | 桌體 | 六邊形設計，采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子符合人體學設計，為學生提供一個舒適的實訓環境。桌子設有儲物柜可存放工具、配件等實訓必配物料，美觀扎實，具有現代工業特色。 |
| 2 | 實訓屏 |
六工位布局，采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。每工位平臺上部設有觸控一體機，17英寸觸控高清屏，I5/4G/64G/WIFI。實訓平臺面板布局設有電源、示波器、函數信號發生器等接口，18位標準磁吸模塊單元。嵌入式虛擬儀器及電源包含：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器； 1.雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率25MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV； 2.頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式； 3.對外供電，提供一組正負可調輸出，輸出電壓±2V至±15V，調節步進50mV，輸出電流0.5A，提供輸出限流調節和輸出電流監測功能；一組固定5V輸出，輸出電流0.6A；所有電源均帶有短路保護功能； 4.波特圖分析儀，頻率范圍為1Hz至20MHz； 5.自動量程數字萬用表，3 5/6位精度，最大顯示6000讀數，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 3A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量； 6.邏輯分析儀，獨立16通道，最高采樣率50MSPS，支持單次、連續和實時采樣模式； 7.靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED； 8.脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列； 9. 靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序； |
| 3 | 智能電源管理主板 |
智能電源管理主板，除了漏電保護、過載保護，并配有“實驗室智慧用電安全控制系統”： 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！ 2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。 3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！ 4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。 5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。 6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
| 4 | 18位標準磁吸實訓平臺 | 18位標準磁吸實訓平臺：配置智能檢測單元，能通過軟件自動判斷在實驗中是否選用了正確的模塊，同時判斷模塊安裝位置是否正確。設有電源、示波器、函數信號發生器等外接接口。 |
| 5 | WiFi視頻監控?cái)z像機 |
功能：用于視頻監控，通過控制云臺上下左右移動，以觀察實驗平臺操作 監控設備：攝像機 通信方式：RJ45/WIFI 技術參數如下： 1）內置網絡視頻服務器 支持IP地址動態分配，具有唯一的MAC地址； 支持WEB方式訪問，應用于廣域網環境； 支持有線、無線兩種網絡連接方式，有線采用RJ45，無線支持802.11b/g/n協議，信號穩定、穿透能力強； 視頻數據傳輸支持HTTP、TCP、UDP、FTP等多種網絡協議； 通過以太網（Ethernet）網絡實現網絡攝像機的管理和配置； 支持主輔雙碼流輸出； 報警信息或數據使用SMTP、FTP傳輸； 2）內置解碼器 采用先進的H.264視頻壓縮技術，JPEG抓圖，像素300W，焦距4mm； |
| 6 | 集中監控軟件 |
系統采用B/S架構，部署在泛太云服務器中，用戶不管身在何處，都可以通過瀏覽器登錄到監控系統中查詢實驗參數和設備狀態。 前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，包含十幾個可重用組件，用于創建圖像、下拉菜單、導航、警告框、彈出框等；使用highcharts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸?shù)�；滿足了物聯網項目多樣化的前端顯示效果。后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。 |
| 7 | 實訓模塊 | 以單個實訓項目為單元，具有編碼功能，當插入對應的模塊接口時，軟件能自動識別，并調出對應的電子檔實訓報告頁面。 |
七、單套設備清單
| 類別 | 序號 | 設備名稱 | 數量 |
| 硬件設備 | 1 | 實訓桌體（儲存柜） | 1套 |
| 2 | 實訓桌桌面 | 1張 | |
| 3 | 實訓屏 | 1套 | |
| 4 | 18位標準磁吸實訓平臺 | 6套 | |
| 5 | 實訓模塊 | 6套 | |
| 6 | 視頻監控?cái)z像機 | 6臺 | |
| 7 | 智能電源管理主板 | 1套 | |
| 8 | 實訓方凳 | 6張 | |
| 軟件 | 1 | 無紙化實訓平臺 | 1點 |
| 附件 | 1 | 實訓導線 | 6套 |
| 文檔 | 1 | 實驗指導書 | 6 |
| 2 | 使用說明書 | 1 |
八、設備配置說明
| 序號 | 名稱 | 技術參數 | 單位 | 數量 | 備注 |
| 1 | 實訓桌體 | 鋼制結構，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子符合人體學設計，為學生提供一個舒適的實訓環境。桌子設有儲物柜可存放工具、配件等實訓必配物料 | 臺 | 1 | |
| 2 | 實訓桌桌面 | 直徑2500mm，實芯理化板 | 張 | 1 | |
| 六工位工作島電源系統 | 提供單相電源插座，嵌入式設計，固定于實芯理化板臺面之上 | 套 | 6 | ||
| 3 | 實訓屏 | 平臺機箱：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。 | 套 | 6 | |
| 4 | 電源管理系統：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全，并配有“實驗室智慧用電安全控制系統”1套。 | 套 | 1 | ||
| 5 | 觸控一體機：17英寸觸控高清屏，I5/4G/64G/WIFI。 |
套 |
6 | ||
| 6 | 示波器：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器； | 套 | 6 | ||
| 7 | 信號源：雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV； | 套 | 6 | ||
| 8 | 頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式 | 套 | 6 | ||
| 9 | 電源：提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能； | 套 | 6 | ||
| 10 | 波特圖分析儀，頻率范圍為1Hz至20MHz | 套 | 6 | ||
| 11 | 數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量 | 套 | 6 | ||
| 12 | 邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式； | 套 | 6 | ||
| 13 | 靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED； | 套 | 6 | ||
| 14 | 脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列 | 套 | 6 | ||
| 15 | 靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序 | 套 | 6 | ||
|
WiFi視頻監控?cái)z像機： 功能：用于視頻監控，通過控制云臺上下左右移動，以觀察實驗平臺操作 監控設備：攝像機 通信方式：RJ45/WIFI 技術參數如下： 1）內置網絡視頻服務器 支持IP地址動態分配，具有唯一的MAC地址； 支持WEB方式訪問，應用于廣域網環境； 支持有線、無線兩種網絡連接方式，有線采用RJ45，無線支持802.11b/g/n協議，信號穩定、穿透能力強； 視頻數據傳輸支持HTTP、TCP、UDP、FTP等多種網絡協議； 通過以太網（Ethernet）網絡實現網絡攝像機的管理和配置； 支持主輔雙碼流輸出； 報警信息或數據使用SMTP、FTP傳輸； 2）內置解碼器 采用先進的H.264視頻壓縮技術，JPEG抓圖，像素300W，焦距4mm； |
套 | 6 | |||
| 16 | 18位標準磁吸實訓平臺 | 實訓平臺：18位標準磁吸模塊單元。模塊配置智能檢測單元，能通過軟件自動判斷在實驗中是否選用了正確的模塊，同時判斷模塊安裝位置是否正確。設有電源、示波器、函數信號發生器等外接接口。 | 套 | 6 | |
| 17 | 實訓模塊 | PCB板制作工藝，包含電工、數電、模電、單片機設計模塊不少于40塊，以單個實訓項目為單元，具有自動識別功能，當插入對應的模塊接口時，軟件能自動識別，并調出對應的電子檔實訓報告頁面。 | 套 | 6 | 表1 |
| 18 | 智能電工電子管理軟件 |
學生端： 1、電工電子實驗?zāi)K在線狀態實時檢測顯示 2、學生可以選擇實驗報告模板進行實驗操作，并填寫相關的實驗操作過程及數據，一鍵生成實驗報告，實現無紙化教學，數據上傳至服務器，老師隨時隨地檢查報告。 3、實時調用虛擬儀器軟件 4、學生可以實現遠程實驗 老師端： 1、可以實時查看每個學生電腦界面及攝像頭顯示的操作過程 2、學生電腦端和攝像頭一鍵分享給其他學生 3、教學投屏功能 |
套 | 6 | |
| 19 | 集中監控軟件 |
系統采用B/S架構，部署在泛太云服務器中，用戶不管身在何處，都可以通過瀏覽器登錄到監控系統中查詢實驗參數和設備狀態。 前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，包含十幾個可重用組件，用于創建圖像、下拉菜單、導航、警告框、彈出框等；使用highcharts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸?shù)龋粷M足了物聯網項目多樣化的前端顯示效果。后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。 |
套 | 1 | |
| 20 | 實訓凳 | 鋼木方凳 | 張 | 6 | |
| 21 | 實訓導線 | 套 | 6 | ||
| 22 | 配套資源庫 | 網絡版仿真軟件：電子技能虛擬實訓室軟件，電工電子技術基礎仿真教學軟件，電子產品工藝實踐教學系統，電子儀表儀器仿真教學軟件 | 套 | 6 | |
| 23 | 布線 | 包含網絡及電源 | 套 | 1 |
表1
| 序號 | 名稱 | 詳細參數 | 備注 |
| 1 | 電路基礎實訓模塊包 |
1、電路基礎 模塊提供7種常用電阻（功率不小于1W ）；7種實驗配套電容；4種常用二極管，包括整流二極管、檢波二極管、開關二極管、穩壓二極管；3種常用色環電感；兩路開關控制電路；NPN、PNP三極管各一個；2路電流方向不同的電流測試插孔；所有器件均配有測試插孔，既可以滿足常用元器件的測量實驗，又可以組合使用，完成配套的各種實驗以及各種創新實驗內容。 2、電路原理 模塊有基爾霍夫定理、疊加原理、互易定理、戴維南定理、諾頓定理、電源等效變換、最大功率傳輸定理等實驗?zāi)K。 3、動態電路 模塊有R、L、C特性測試，一階動態響應，二階動態響應、RC串并聯選頻，RC單、雙T選頻網絡、RLC串聯諧振電路等。 4、有源濾波器 模塊有二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實驗?zāi)K。 |
|
| 2 | 基礎模擬電路模塊包 |
1、單端輸入放大電路 單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能 2、直流穩壓電源 輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇 3、直流可調穩壓電源 輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。 4、組件差動放大電路模塊線路板 DC12V單電源供電對管差動放大電路 5、組件單管/負反饋放大器模塊線路板 DC12V單電源供電一級單管負反饋放大電路 6、組件射極跟隨器模塊線路板 DC12V單電源供電一級單管射極跟隨放大電路 7、組件場效應管放大器模塊線路板 DC12V單電源供電一級單結型場效應管放大電路 8、組件RC串并聯選頻網絡振蕩器模塊線路板 DC5V單電源供電兩級_RC橋式振蕩放大電路 9、信號放大模塊 提供調諧小信號放大電路和集成陶瓷選頻放大 10、組件晶閘管可控整流電路模塊線路板 AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓 11、組件OTL功率放大器電路模塊線路板 DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器 12、功率放大器與發射模塊 提供線性寬帶功率放大器電路、音源和信號發送電路 13、組件集成功率放大器電路模塊線路板 內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器 14、組件模擬運算電路模塊線路板 由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路 15、組件晶體管開關特性、限幅器與鉗位模塊線路板 晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路 16、直流斬波系統 SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件 |
|
| 3 | 基礎數字實訓電路模塊包 |
1、邏輯電平顯示 由74LS245驅動16位發光二極管指示邏輯電平 2、組件集成邏輯門電路模塊線路板 由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路 3、組件編譯碼器電路模塊線路板 74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路 4、組件計數器電路模塊線路板 由CD4027、4011組成同步三位二進制加法計數器 5、組件555集成電路模塊線路板 555時鐘脈沖信號電路 6、組件電子秒表電路模塊線路板 由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表 7、組件三位半直流數字電壓表模塊線路板 由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表 8、組件數字頻率計電路模塊線路板 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計 9、組件拔河游戲機電路模塊線路板 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機 10、可逆計數譯碼顯示電路組件 配置CD40192計數電路、CD4511譯碼顯示電路 11、組件CD4017流水燈電路板 由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成 12、組件雙D觸發器電路板 由CD4013和繼電器控制電路組成 13、組件八路搶答器電路板 由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線—3線優先編碼器、74LS373-8位D鎖存器組成 |
|
| 4 | C51和ARM編程基礎實訓模塊包 |
1、LED 實驗板 RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個 2、按鍵模塊 8位獨立式鍵盤,8位開關量輸入 3、數碼管顯示實驗 8位數碼管，使用74HC595驅動 4、4X4鍵盤模塊 16個輕觸開關組成4*4鍵盤 5、16X16點陣顯示模塊 4個8*8點陣構成16*16點陣，74HC595級聯驅動 6、1602液晶顯示模塊 1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符 7、12864點陣圖文液晶顯示模塊 12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形 8、搖桿、數字編碼輸入模塊 雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成 9、直流電機實驗板 直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量 10、步進電機實驗板 步進電機，驅動IC組成。用于控制步進電機方向與速度 11、弱控強實驗板 4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電 12、RFID射頻卡實驗板 RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫 13、紅外發射接收實驗板 采用940紅外發射管與HL-A838紅外接收管 14、超聲波測距實驗板 由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離 15、無線遙控實訓模塊 由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。 16、無線遙控器 推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M 17、8X8RGB全彩點陣模塊 組合可顯示任意顏色 18、OLED顯示實驗板 1.3寸顯示屏，128*64像素 19、環境測量實驗板 環境質量傳感器模塊，主要測量讀取PM2.5 PM10 20、智能開關實驗板 人體紅外檢測、亮度傳感器模塊 21、溫度與濕度實驗板 采用單總線通信，測量空氣中的溫濕度 22、陀螺儀重力感應磁力計實驗板 九軸傳感器模塊，IIC通信 23、顏色識別實驗板 TCS34725顏色感應識別 24、觸摸按鍵實驗板 4位觸摸按鍵 25、無線通信實驗板 ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗 26、嵌入式編程轉接板 用于連接幾種不同功能的模塊或?qū)嶒?yàn)板，實現多種功能。 27、組件ARM編程模塊 編程模塊單片機板 28、組件C51編程模塊 51編程模塊單片機板 29、編程基礎實訓模塊C語言參考程序資源 |
|
| 5 | 工具配件包 | PIC燒寫器、STM32編程器 |
（一）電路基礎
1、常用元器件的測量和特性實驗
2、基爾霍夫定理
3、疊加原理
4、互易定理
5、戴維南定理
6、諾頓定理
7、電源等效變換
8、最大功率傳輸定理
9、一階動態響應
10、二階動態響應
11、RC串并聯選頻
12、RC單、雙T選頻網絡
13、RLC串聯諧振電路
14、二階有源低通濾波器
15、二階有源高通濾波器
16、二階有源帶通濾波器
17、二階有源帶阻濾波器
（二）基礎模擬電路
1、單端輸入放大電路
2、直流穩壓電源
3、直流可調穩壓電源模塊
4、晶體管共射極單管放大器實訓
5、場效應管放大器實訓
6、負反饋放大器實訓
7、射極跟隨器實訓
8、RC橋式振蕩電路調試實訓
9、調諧小信號放大電路實訓
10、陶瓷選頻放大電路實訓
11、差動放大器實訓
12、晶閘管調光電路調試實訓
13、互補對稱式OTL電路調試實訓
14、門鈴電路調試實訓
15、集成運算放大器指標測試實訓
16、集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17、集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18、集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19、集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20、晶體管開關電路調試實訓
21、晶體管特性測試電路實訓
22、晶體管限幅器電路實訓
23、晶體管鉗位器電路實訓
24、直流斬波電路特性實訓
（三）基礎數字電路
1.邏輯電平顯示實訓
2.基本邏輯門電路功能實訓
3.優先編碼器功能實訓
4.二進制譯碼器和數據選擇器功能實訓
5.全加器和超前進位全加器功能實訓
6.數值比較器功能實訓
7.七段碼鎖存/譯碼/驅動器功能實訓
8.各類觸發器功能實訓
9.雙向移位寄存器功能實訓
10.二 - 五 - 十進制計數器功能實訓
11.二位十進制計數/譯碼/驅動/顯示電路
12.可逆十進制計數電路功能實訓
13.N進制計數電路功能實訓
14.555定時器基本應用電路
15.電壓比較器電路實訓
16.邏輯筆實訓
17.CMOS集成邏輯門電路
18.譯碼器實訓
19.加法計數器實訓
20.電子秒表實訓
21.D/A、A/D轉換器實訓
22.三位半直流數字電壓表的組裝與調試
23.數字頻率計綜合性實訓
24.拔河游戲機趣味性實訓
25.雙D觸發器電路調試實訓
26.八路搶答器電路調試實訓
27.CD4017流水燈電路調試實訓
（四）編程基礎
1.點亮LED，跑馬燈參考示例程序
2.獨立式鍵盤輸入，開關量檢測參考示例程序
3.單個數碼管驅動，多個數碼管掃描顯示參考示例程序
4.4*4鍵盤顯示掃描數碼管顯示參考示例程序
5.點陣顯示參考示例程序
6.液晶屏顯示漢字與圖形參考示例程序
7.顯示字符參考示例程序
8.雙軸按鍵搖桿參考示例程序
9.編碼器參考示例程序
10.直流電機轉速控制與速度測量顯示參考示例程序
11.步進電機正反轉控制參考示例程序
12.定時關斷220電器參考示例程序
13.RFID門禁系統參考示例程序
14.串口收發、RS485通信參考示例程序
15.紅外發射與接收參考示例程序
16.超聲波測距參考示例程序
17.無線遠程遙控參考示例程序
18.點陣顯示和多個顏色顯示參考示例程序
19.OLED顯示模塊參考示例程序
20.測量讀取PM2.5 PM10參考示例程序
21.人體紅外檢測、亮度傳感器智能開關燈參考示例程序
22.溫濕度測量參考示例程序
23.傾角檢測，陀螺儀、重力感應、磁力計參考示例程序
24.顏色識別參考示例程序
25.TFT顯示參考示例程序
26.觸摸按鍵參考示例程序
27.圖像采集顯示參考示例程序
28.Wifi模塊+藍牙+無線通信參考示例程序
（五）C51及ARM嵌入式編程基礎
1.點亮LED，跑馬燈實訓
2.獨立式鍵盤輸入，開關量檢測實訓
3.單個數碼管驅動，多個數碼管掃描顯示實訓
4.4*4鍵盤顯示掃描數碼管顯示實訓
5.點陣顯示實訓
6.液晶屏顯示漢字與圖形實訓
7.顯示字符實訓
8.雙軸按鍵搖桿實訓
9.編碼器實訓
10.直流電機轉速控制與速度測量顯示實訓
11.步進電機正反轉控制實訓
12.定時關斷220電器實訓
13.RFID門禁系統實訓
14.串口收發、RS485通信實訓
15.紅外發射與接收實訓
16.超聲波測距實訓
17.無線遠程遙控實訓
18.點陣顯示和多個顏色顯示實訓
19.OLED顯示模塊實訓
20.測量讀取PM2.5 PM10實訓
21.人體紅外檢測、亮度傳感器智能開關燈實訓
22.溫濕度測量實訓
23.傾角檢測，陀螺儀、重力感應、磁力計實訓
24.顏色識別實訓
25.TFT顯示實訓
26.觸摸按鍵實訓
27.圖像采集顯示實訓
28.Wifi模塊+藍牙+無線通信實訓
