EGSB厭氧反應器實驗裝置，EGSB實驗裝置
2026-01-31 09:11

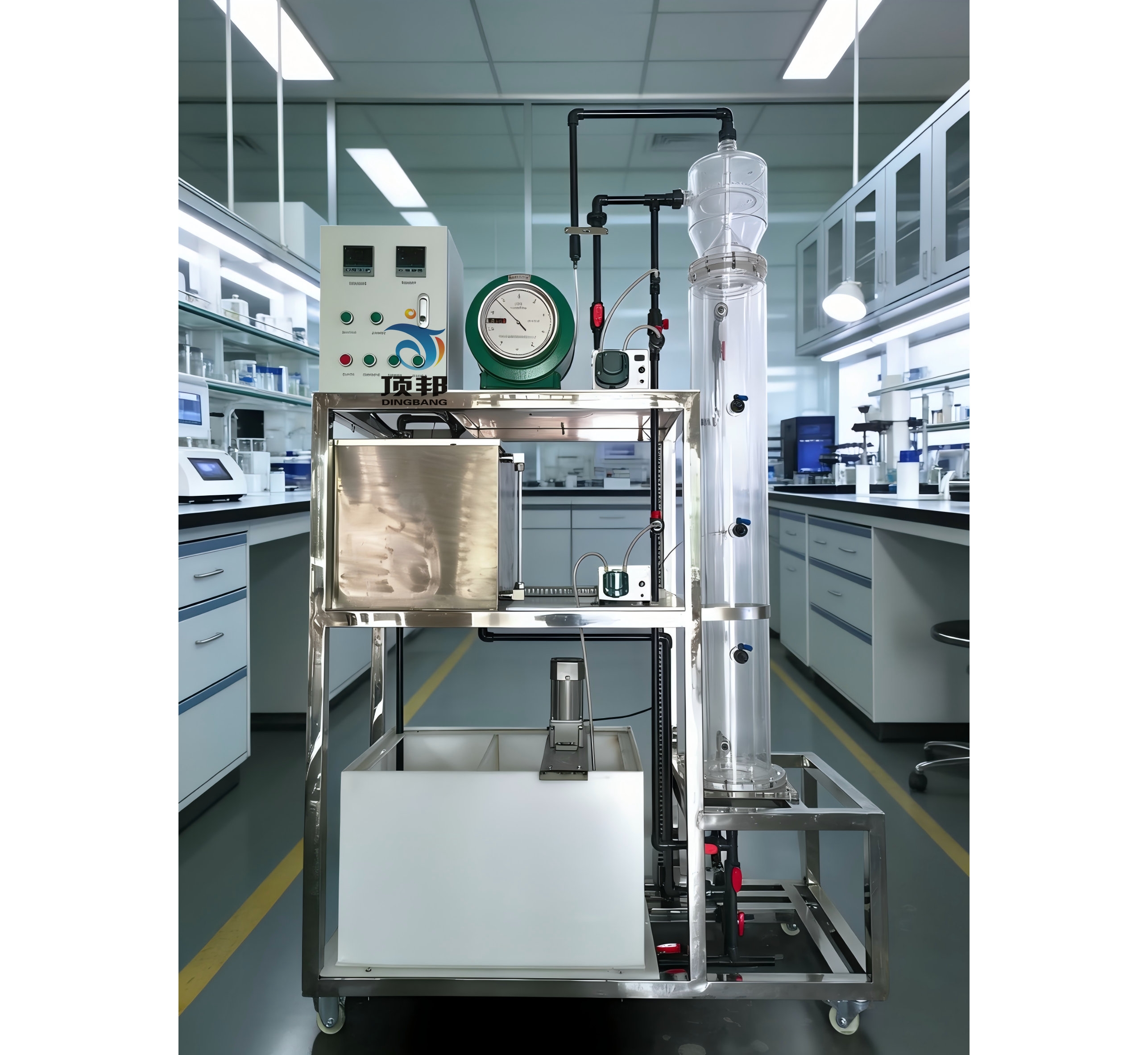

DB-HJ560 EGSB實驗裝置
實驗?zāi)康模?br style="padding: 0px; margin: 0px;" />
膨脹顆粒污泥床（Expanded Granular Sludge Bed，簡稱EGSB），它最初開發是通過顆粒污泥床的膨脹以改變廢水與微生物之間的接觸、強化傳質效果，以提高反應器的生化反應速度，從而大大提高反應器的處理效能。EGSB反應器通過采用出水循環回流獲得較高的表面液體升流速度。這種反應器典型特征是其有效高的高徑比，較大的高徑比也是提高升流速度所需要。EGSB反應器液體的升流速度可達2.5～10m/h，這比UASB反應器的升流速度一般在1.0m/h左右要高的多。
EGSB反應器的基本構造與流化床類似，如前所述，其特點是具有較大的高徑比，一般可達3～5，生產性裝置反應器的高可達15～20m。
EGSB反應器的頂部可以是敞開的，也可以是封閉的。封閉的優點是可防止臭味外溢，如在壓力下工作，甚至可替代氣柜作用。EGSB反應器一般做成圓形，廢水由底部配水管系統進入反應器，向上升流通過膨脹的顆粒污泥床區，使廢水中的有機物與顆粒污泥均勻接觸被轉化成甲烷和二氧化碳等�；旌弦荷髦练磻�(yīng)器上部，通過設在反應器上部的三相分離器，進行氣、固、液分離。分離出來的沼氣通過反應器頂或集氣室的導管排出，沉淀下來的污泥自動返回膨脹床區，上清液通過出水渠排出反應器外。
EGSB膨脹顆粒污泥床污水處理裝置，它在技術上、工藝流程等方面的研究，使學生能達到以下目的：
1.對不同消化工藝進行對比實驗，確定有機物分解率、產氣率、與投配比關系。
2.掌握EGSB 反應器運行操作過程。
主要配置：
EGSB 反應器、蠕動泵、測溫裝置、超級恒溫水浴、水箱、攪拌器、閥門管道、不銹鋼框架、控制屏。
技術參數：
1、EGSB 反應器：容積 5L，有效體積 4L，有機玻璃材質。
2、蠕動泵：流量范圍 0.1-60ml/min,轉速范圍 0.1-100rpm。
3、測溫裝置：分度號：PT00 熱電偶，量程：-20～200.0 ℃，分辨率：0.1℃。
4、超級恒溫水�。簾o氟環保制冷，容積 6L,帶外循泵，溫度范圍-5～100℃，控溫精度 0.1℃。
5、閥門：DN8,304 不銹鋼。
6、配水箱：容積 40L，PP 材質。
7、水箱攪拌器：功率 100W，轉速范圍 0-150rpm。
8、電控系統：電控箱、開關、接觸器、電線等。
9.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10.裝置外形尺寸約：1200×550×1950mm，框架為可移動式設計，帶腳輪及禁錮腳。
